HYD-Z-DVR型低压动态电压恢复装置

1、产品概述

现代精密智造业的电能质量问题中，85%以上来自于暂态电压扰动和暂停。在我国制造业从规模化、人工化向精密化、智能化进行战略转型的过程中，此类暂态电能质量问题给制造业带来的危害日益凸显。引发电压扰动的因素复杂随机、无法预测和不可避免，但可以治理。解决此类问题的关键是如何在发生电压扰动的时候，合格的电压电源迅速投入运行。HYD-Z-DVR型动态电压恢复装置，具备响应速度快、补偿精度高和无缝退出的良好性能。单机容量可达到2400kVA，是治理电压扰动可靠的技术方案。

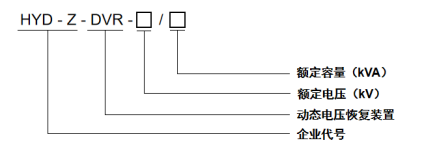

2、型号说明

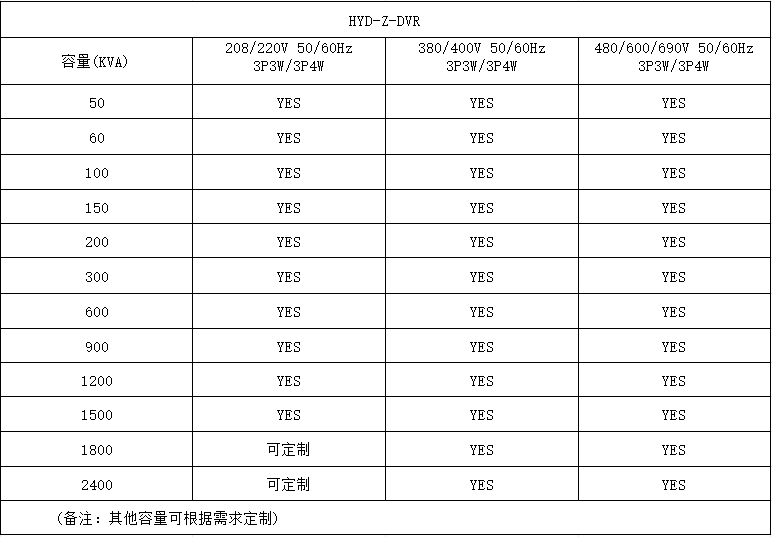

3、型号与规格

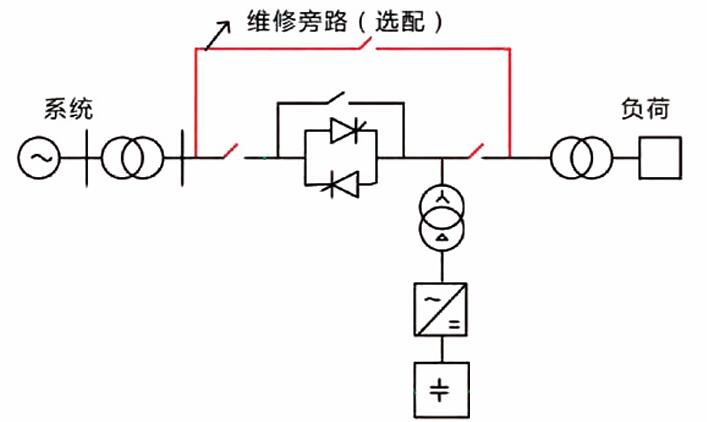

4、工作原理

(1)当电网电压在正常范围内，DVR为待机状态，控制晶闸管为导通状态，逆变器不工作，超级电容为满电状态。输出电压即为电网电压。

(2)当电网电压发生电压暂降时，DVR立刻控制晶闸管为关断状态，电网电压完全与负载隔断。经过逆变器放电，再通过一个注入变压器，向负载输出预先设定的电压。

(3)当电网电压恢复到正常值时，DVR停止工作，同时控制晶闸管为导通状态，输出电压恢复为电网电压，超级电容开始充电，为下一次的电压暂降做准备。

(4)当系统出现故障时，断开维修机械旁路，以便来对系统进行检修（维修机械旁路为选配器件，客户也可以自己配置）。

5、产品特点

( 1）响应速度快

响应时间小于2ms，整机响应时间是指设备检测到系统供电电压偏离安全极限，到装置输出补偿使电压负载侧供电电压恢复的全部时间。

(2）补偿时间灵活

标准机型支撑时间为3s，其他需求可定制。

( 3）补偿范围广

三相电压0~130%内的暂态电压扰动均可补偿至设备定制。

(4）补偿精度高

电压补偿误差小于1%。

(5）可靠性高

无缝退出设计，自诊断功能，故障提前预知，运行可靠，并具备时间记录功能。

(6）运行效率高

装置整体消耗小于1%，较传统UPS的7%~10%，大大节约运行成本。

6、电气特性
