HYD-Z-BESS系列储能系统

1、产品概述

HYD-Z系列储能系统BESS是集锂电池和双向储能变流器于一体的智能化、模块化供电设备，针对不同的应用场景，将锂电、双向AC/DC变流器、双向DC/DC、变流器、静态转换开关STS、能量管理系统EMS等模块任意组合，并搭配空调、消防、安防等子系统，可实现并网供电、离网供电、并离网不间断供电、静态无功补偿、谐波抑制等功能。

HYD-Z系列储能系统BESS可将新能源、电网、锂电、负载等结合在一起，合理配置、科学利用，为用户提供绿色、环保、无噪声的可靠性和安全性的用电服务。同时该系统还具备易安装、易操作、应用前景广泛等特点。

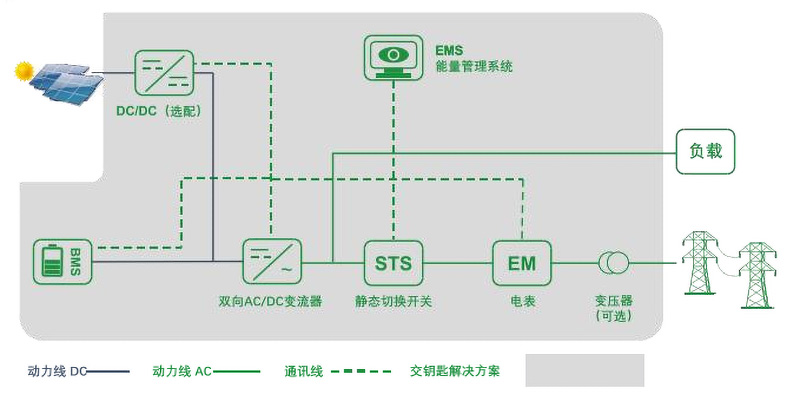

2、系统组成及工作原理

(1)双向储能变流器,双向AC/DC变流器,双向DC/DC变流器(可选)。

(2)静态切换开关STS(可选),隔离变压器(可选)。

(3)电池系统,可由安全、高效、长寿命磷酸铁锂电芯通过串并联组成电池簇，含BMS系统，有效保护电池。

(4)能量管理系统EMS。

(5)空调系统，满足系统在不同环境中平稳运行，延长系统使用寿命。

(6)消防系统。

(7)储能系统柜体，可选用集装箱，也可选择IP54的户外柜。

3、产品功能特点

(1)高品质磷酸铁锂电芯和模组。

(2)电池模块采用PC 支架和钢结构设计。

(3)用于电池安装的阻尼垫设计，提高系统的抗冲击性。

(4)IP54 设计，实现恶劣环境安全可靠运行。

(5)PCS 与电池组串式连接，杜绝环流，提高系统可靠性和维护性。

(6)BMS 及交、直流多层保护，系统更安全。

(7)故障预测、识别及快速定位。

(8)PCS、电池系统均采用模块化设计，方便安装、维护、扩容。

(9)光伏、油机直接接入，多能源智能管控。

(10)一体化设备，可固定、可车载，易移动。

(11)多个系统可并联。

(12)高效化、数字化、智能化 EMS 系统架构设计。

(13)0.5C 充放电倍率。

(14)一机多能：并离网不间断供电，动态扩容，削峰填谷优化用电模式。

(15)无功补偿、谐波抑制、改善三相不平衡，实现多能互补、科学配置。

(16)储能系统工厂预制，减少现场安装费用。

(17)体积小、重量轻，节省占地面积。

(18)寿命长、故障率低，运维成本低。

(19)利用绿色能源，节省电费开支。

4、技术数据与规格
