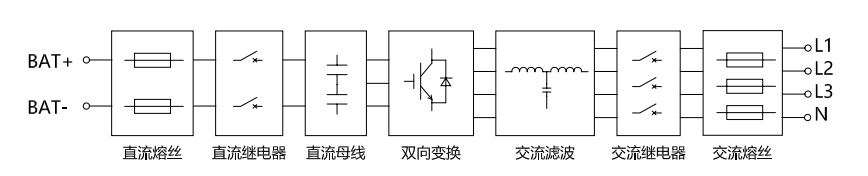

产品简介1、产品概述PCS系列储能双向AC/DC变流器，采用三电平拓扑结构，可以实现直流到交流、交流到直流的双向变换，既可以将交流电转化为直流电为蓄电池充电，也可将直流电转化为交流电，为负载供电或回馈给电网。主要应用于储能 、锂电池检测、交直流模拟电源、电子负载、逆变器等领域。2、电气原理图3、产品功能特点(1)三电平拓扑，转换效率最高>98.5%。(2)高动态响应，满载切换时间低至10ms。(3)
PCS系列储能双向AC/DC变流器，采用三电平拓扑结构，可以实现直流到交流、交流到直流的双向变换，既可以将交流电转化为直流电为蓄电池充电，也可将直流电转化为交流电，为负载供电或回馈给电网。主要应用于储能 、锂电池检测、交直流模拟电源、电子负载、逆变器等领域。
(1)三电平拓扑，转换效率最高>98.5%。
(2)高动态响应，满载切换时间低至10ms。
(3)支持多机并联运行，可扩容至2MW。
(4)模块化设备使配置更加灵活，维护便捷。
(5)高速IGBT、低内阻滤波器。
(6)并离网无缝切换，快速响应，保证关键负载持续不间断供电。
(7)直流输入范围宽，支持梯次电池利用。
(8)有功、无功独立调节，提升电能质量。
(9)削峰填谷：在电价低谷时存储电量，用电高峰期放电，节约用电成本。
(10)动态增容：补偿短时电力资源的不足，延缓配电投资。
(11)电能质量管理，补偿电网电压的瞬态跌落、负载的功率因数及谐波电流。
(12)可组成混合微电网系统。
(13)完善的故障保护功能。
(14)适配多种类型电池，实现不同充放电策略。
(15)具备 PQ、VF、VSG、SVG 等功能。
(16)接受电网调度。
(17)可采用多种通讯方式。
技术数据及规格 | |||||
规格(KW) | HYD-Z-PCS-30 | HYD-Z-PCS-50 | HYD-Z-PCS-62.5 | HYD-Z-PCS-80 | HYD-Z-PCS-100 |
外形尺寸（长*宽*高,mm） | 482*477.5*88 | 592*640.5*120 | 484*668*232 | 484*668*232 | 480*688*255 |
直流侧 | |||||
电压范围(V) | 560~850 | 615~850(3P3W)/650~850(3P4W) | |||
输入路数 | 1 | ||||
最大电流(A) | 55 | 90 | 113 | 123 | 150 |
交流侧（并网） | |||||
电压范围/额定电压(V) | 320~460/400 | ||||
频率范围(Hz) | 50/60±5自适应 | ||||
接线方式 | 3P3W/3P4W | ||||
额定功率(KW) | 30 | 50 | 62.5 | 80 | 100 |
最大功率(kW) | 33 | 55 | 69 | 88 | 110 |
额定电流(A) | 43 | 72 | 90 | 115 | 145 |
功率因素 | 0.99 | ||||
功率因素调节范围 | 1 (超前)~1(滞后) | ||||
电流畸变率(KW) | |||||
直流分量 | 0.5% | ||||
过载能力 | 110%长期，120% 10分钟 | ||||
最大放电效率 | 98.5% | >98.5% | |||
交流侧（离网，需增加均压模块） | |||||
额定输出电压(V) | 400 | ||||
交流电压谐波 | |||||
频率(Hz) | 50/60 | 50±5 | |||
交流输出功率(KW) | 30 | 50 | 62.5 | 80 | 100 |
设备保护 | |||||
具备功能 | 电池防反接 、直流过流保护 、交流过流保护 、交流过压保护 、浪涌保护 、电网监测 | ||||
重量(kg) | 12 | 15 | 38 | 47 | |
海拔高度 | >2000m时降额使用 | ||||
工作温度 | -25℃~60℃，55℃以上降额使用 | -30℃ ~55℃ | |||
存储温度 | -45℃ ~70℃ | ||||
湿度 | 5%~95%RH， 无冷凝 | 小于95%RH，无冷凝 | |||
冷却方式 | 智能风冷 | ||||
防护等级 | IP20 | ||||
通讯接口 | CAN/RS485 | ||||
符合标准 | GB/T 34120-2017，GB/T 34133-2017 | ||||
