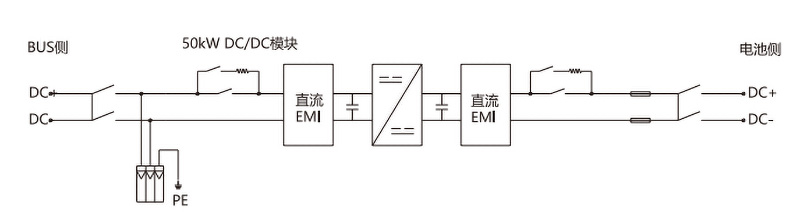

产品简介1、产品概述DCS系列储能双向DC/DC变流器，采用三电平拓扑结构，可以实现直流到直流的双向变换。具有双向宽电压范围 、双向电压电流主动控制、高功率密度、自然散热等优点。2、电气原理图3、产品功能特点(1) 低压侧支持0V启动。(2) 电压宽范围运行。(3) 最大运行效率99%以上。(4) 支持各种模式下的16并机且自动均流，不均流度小于5%。(5) 支持电池、光伏等直流源输入。(6) 支持恒压、
DCS系列储能双向DC/DC变流器，采用三电平拓扑结构，可以实现直流到直流的双向变换。具有双向宽电压范围 、双向电压电流主动控制、高功率密度、自然散热等优点。
(1) 低压侧支持0V启动。
(2) 电压宽范围运行。
(3) 最大运行效率99%以上。
(4) 支持各种模式下的16并机且自动均流，不均流度小于5%。
(5) 支持电池、光伏等直流源输入。
(6) 支持恒压、恒流、恒功率运行模式，也支持升压/降压MPPT运行。
(7) 合理的EMC设计。
(8)支持多支路控制，多样的故障保护功能。
技术数据与规格 | |
型号 | HYD-Z-DCS-50 |
高压侧电压(V) | 200-850 |
高压侧电流(A) | 最大电流80 |
低压侧电压(V) | 0~750Vdc，注意： 低压侧电压不能大于高压侧电压 |
低压侧电流(A) | 最大电流80 |
峰值效率 | 大于99% |
工作模式 | 双向恒压 、恒流 、恒功率 、升压 Mppt、降压 Mppt，可设置 |
电压稳定度 | 静态±1% |
动态±5% | |
电流稳定度 | 静态±1% |
动态±3% | |
辅助功能 | 0V启动 |
保护功能 | 过流保护 、过压保护 、过热保护 、过冷保护 、低压侧欠过压保护 、母线侧欠过压保护 、过功率保护 |
通讯端口 | RS485/Modbus RTU |
产品尺寸(长*宽*高,mm) | 440*425*88 |
工作温度 | 0℃ ~45 ℃ |
存储温度 | -45 ℃ ~70℃ |
相对湿度 | 不大于90% |
防护等级 | IP20 |
接线方式 | 直流输入 |
海拔高度 | ≤2000m |
功率端口 | PCS、 电池端口 |
